Агрегат подъемный ПТ (50) (далее по тексту – агрегат) предназначена для спускоподъёмных работ в процессе текущего и капитального ремонта скважин.
Агрегат может эксплуатироваться в макроклиматических районах с умеренным климатом – У, категории размещения - 1 по ГОСТ 15150 от минус 45ºС до плюс 45ºС
| №п/п | Наименование параметра | Значение |
| 1 | Шифр | ПТ (50) |
| 2 | Монтажная база | Трактор Т-10МБ.0121-1 |
| 3 | Грузоподъемность, кН (тс) | 490 (50) |
| 4 | Привод лебёдки | От двигателя трактора |
| - мощность привода, кВт (л.с.) | 132 (180) | |
| - максимальная частота вращения вала привода, мин-1 | 1250 | |
| 5 | Коробка отбора мощности | Одновальная, находящаяся в зацеплении с валом отбора мощности трактора |
| 6 | Число скоростей лебёдки: | |
| - прямых | 4 | |
| - обратных | 2 | |
| 7 | Скорость подъема талевого блока, м/с | 0,15…….1,28 |
| 8 | Лебедка | Однобарабанная с приводом от трансмиссии, с ограничителем подъёма крюкоблока, тормозом и однодисковой фрикционной муфтой с плавающими ретинаксовыми вкладышами. |
| - тяговое усилие на барабане, кН (тс) | 102,9 (10,5) | |
| - диаметр барабана, мм | 420 | |
| - длина барабана, мм | 800 | |
| - муфта включения барабана | Однодисковая, фрикционная, пневматическая с плавающими фрикционными вкладышами | |
| 9 | Тормоз лебедки | Ленточный |
| - диаметр тормозного шкива, мм | 1120 | |
| - количество тормозных шкивов, мм | 1 | |

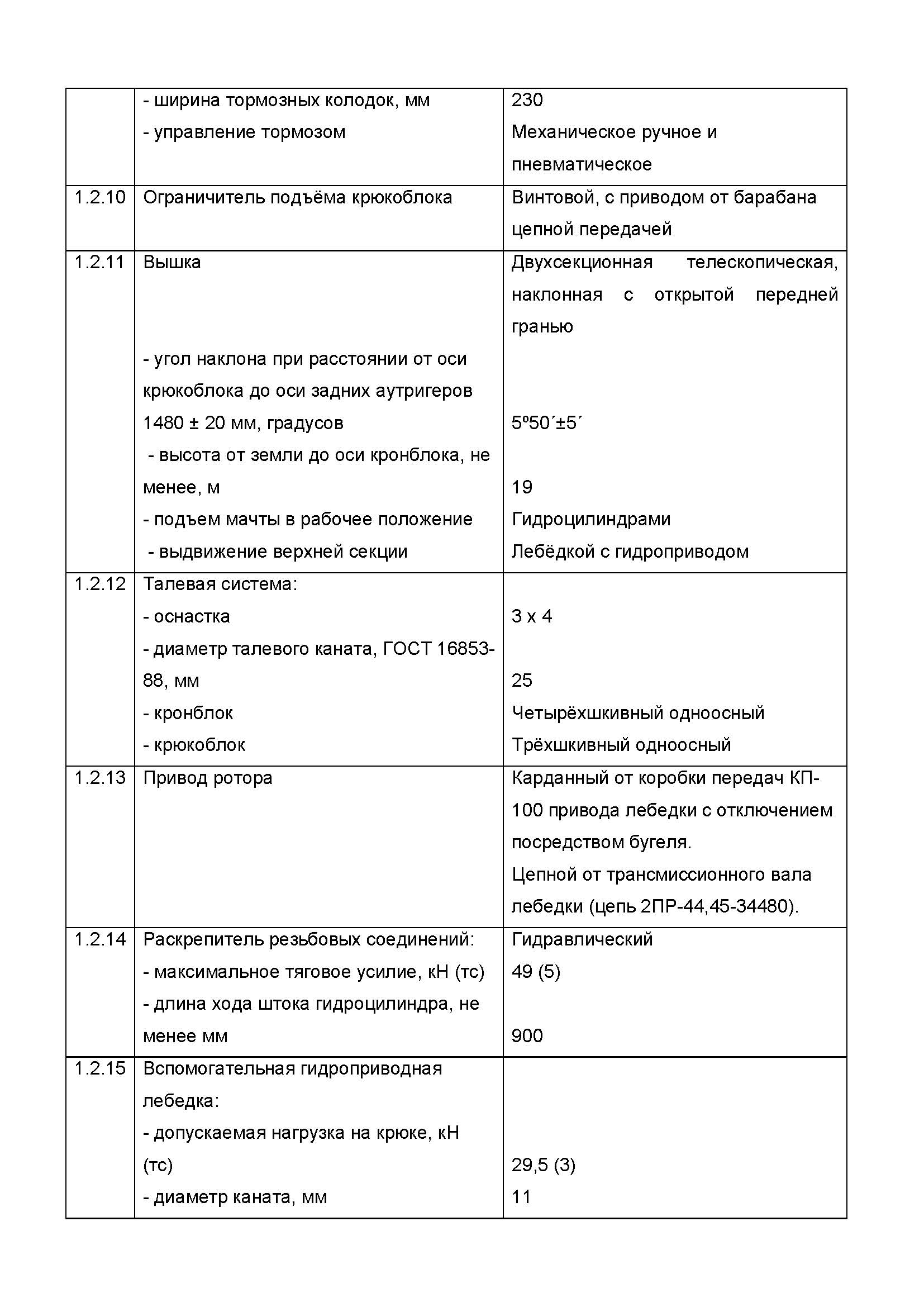

| - ширина тормозных колодок, мм | 230 | |
| - управление тормозом | Механическое ручное и пневматическое | |
| 10 | Ограничитель подъёма крюкоблока | Винтовой, с приводом от барабана цепной передачей |
| 11 | Вышка | Двухсекционная телескопическая, наклонная с открытой передней гранью |
| - угол наклона при расстоянии от оси крюкоблока до оси задних аутригеров 1480 ± 20 мм, градусов | 5º50´±5´ | |
| - высота от земли до оси кронблока, не менее, м | 19 | |
| - подъем мачты в рабочее положение | Гидроцилиндрами | |
| - выдвижение верхней секции | Лебёдкой с гидроприводом | |
| 12 | Талевая система: | |
| - оснастка | 3 х 4 | |
| - диаметр талевого каната, ГОСТ 16853-88, мм | 25 | |
| - кронблок | Четырёхшкивный одноосный | |
| - крюкоблок | Трёхшкивный одноосный | |
| 13 | Привод ротора | Карданный от коробки передач КП-100 привода лебедки с отключением посредством бугеля. |
| Цепной от трансмиссионного вала лебедки (цепь 2ПР-44,45-34480). | ||
| 14 | Раскрепитель резьбовых соединений: | Гидравлический |
| - максимальное тяговое усилие, кН (тс) | 49 (5) | |
| - длина хода штока гидроцилиндра, не менее мм | 900 | |
| 15 | Вспомогательная гидроприводная лебедка: | |
| - допускаемая нагрузка на крюке, кН (тс) | 29,5 (3) | |
| - диаметр каната, мм | 11 | |
| - наибольшая скорость подъема крюка, м/с | 0,3 | |
| - канатоемкость барабана лебёдки, не менее м | 50 | |
| 16 | Гидроосистема привода рабочих механизмов: | |
| - количество гидронасосов, шт. | 1 | |
| - максимальная производительность гидронасоса, не менее, л/мин | 170 | |
| - рабочее давление в системе, не более, МПа (кгс/см²) | 15,7 (160) | |
| 17 | Пневмосистема привода рабочих механизмов: | |
| - рабочее давление в системе, не более, МПа (кгс/см²) | 0,69 (7) | |
| 18 | Аварийный останов двигателя трактора | Кнопкой с пульта управления, путем перекрытия подачи воздуха в двигатель |
| 19 | Габаритные размеры установки в транспортном состоянии, не более, мм : | |
| - длина | 10500 | |
| - ширина | 3200 | |
| - высота | 4140 | |
| 20 | Масса установки в транспортном состоянии, не более, кг | 26350 |
